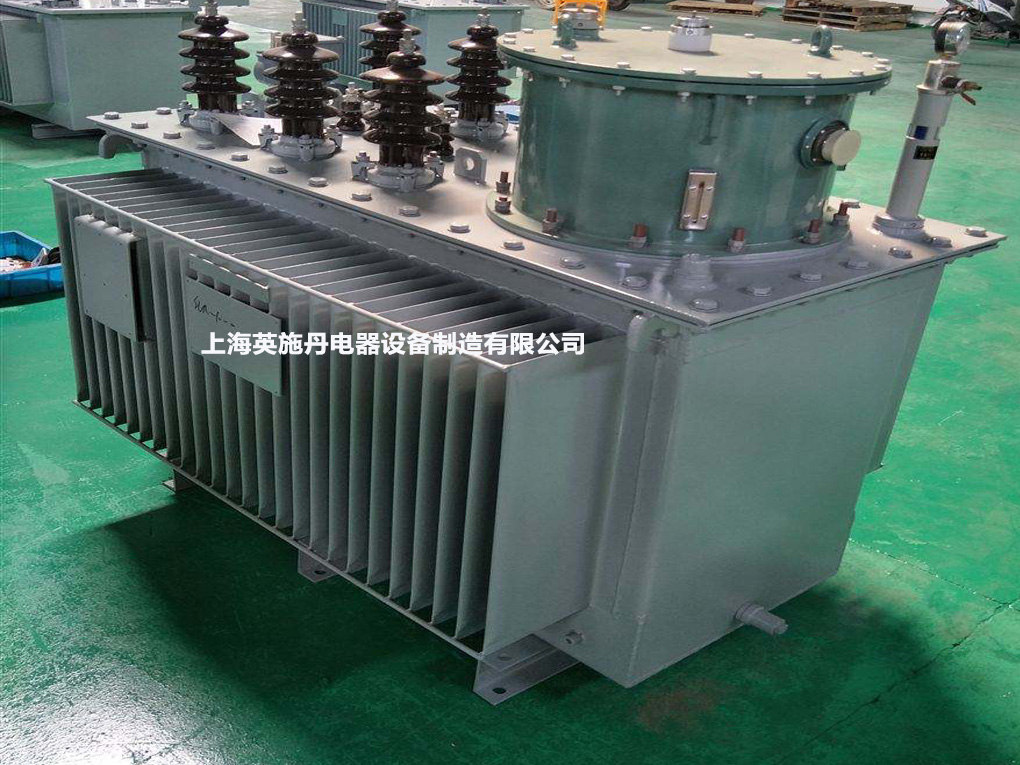

一、總則 1.FSVR線路自動調壓穩壓器是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置�？梢栽凇�20%的范圍內對輸入電壓進行自動調節，它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在在6kV、10kV、35kV線路的中后部，在一定范圍內對線路電壓進行調整，保證用戶的供電電壓，減少線路的線損。此外，SVR饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。在全國農網、城網，油田，煤炭，化工，變電站等領域有廣泛的應用。 二、 產品特點： 1.容量大、損耗低、體積小、便于安裝維護； 2.可以自動跟蹤電壓變化調整三相有載分接開關檔位，動作可靠，電壓調整精度高； 3.可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便； 4.能夠顯示SVR輸出端電壓、電流、日動作次數、總動作次數、當前檔位，具有檔和***檔指示； 5.具有檔位上限、下限保護和動作限時功能，有效提高了產品的可靠性； 6.控制器具有過流、欠壓保護，當線路處于過流、欠壓狀態時，控制器自動閉鎖； 7.控制器采用高速數字處理芯片，信號檢測精度高，處理速度快，抗干擾能力強，具有特殊防雷措施，可適應戶外惡劣環境； 8.調壓器具有無線通訊功能，能通過監控及時觀察調壓器的運行情況或整定參數；也可選配GPRS/CDMA遠程通訊，使用戶足 不出戶就能實時掌握調壓器的運行情況； 9.該產品具有雙向潮流識別功能，可適用于帶有小水電發電的饋電線路，在豐水期和枯水期時穩定線路電壓。 3 產品比較優勢： 1.精度高：在設定范圍內可實現27級調壓 2.壽命長：獨特的調壓分接頭設計，避免調壓時產生電弧，可保證近百萬次操作壽命。 3.免維護：全密封設計，防護等級高，耐候性優良，可長時間免于維護。 4.靈活：可靈活的安裝于線路和變電站內，必要時可退出運行和開閉所功能。 5.功能強：通過控制器的RS232接口，實現SCADA配電自動化。 6.損耗低：設計限度的降低鐵損，減小空載損耗。 7.經濟：能經濟有效的調節線路電壓，大幅度降低線路損耗和延長設備使用壽命。 三、產品標準
1、生產設計標準 JB8749-1998 調壓器通用技術要求 GB1094-2013 電力變壓器 GB/T6451-2008 三相油浸式電力變壓器技術參數和要求 GB/T17468—1998 電力變壓器選用導則 GB10230—2007 有載分接開關 GB/T1058—1989 有載分接開關應用導則 DL/T572-2010 電力變壓器運行規程 2 、驗收標準 FSVR線路自動調壓穩壓器安裝點電壓滿足國標GB/T12325-2008供電電壓偏差標準規定：35kV及以上供電電壓正、負偏差的絕對值之和不超過額定電壓的10%；20kV及以下三相供電電壓允許偏差為額定電壓的±7%；220V單相供電電壓允許偏差為額定電壓的+7%，-10%。 四、主要技術參數 1．環境條件 1.1海拔高度：≤2000m 1.2環境溫度：-25℃～+45℃ 1.3相對濕度：小于90% 1.4 防污穢能力： III級 1.5 安裝傾斜度：< 2% 1.6 裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。 注意:工作環境超出上述條件時，用戶在訂貨時需特殊說明。 2. 技術參數 2.1 額定容量：2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA 等，特殊規格可定制。 2.2額定電壓: 0.4KV、6kV、10kV、35kV 2.3頻 率：50 Hz 2.4電壓調節范圍： -20%~+20% 2.5檔 位：7-9檔 2.6連接組別：Ya0 2.7、變壓器油牌號：25#，45# 2.8冷卻方式：ONAN 2.9絕緣水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV) 2.10 FSVR線路自動調壓穩壓器采用全密封波紋油箱，有油溫指示，壓力釋放閥；箱體內置單相電壓，為控制器提供采樣信號及工作電源； 3. 三相油浸式有載分接開關： 3.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ 3.2 開關電動操作接換一次時間：10s 3.3 開關過渡電阻切換時間：15～24ms 3.4 開關在額定容量下觸頭的電氣壽命：〉50000次 3.5 開關機械壽命： 〉500000次 3.6 切換過渡方式：單電阻或雙電阻 4.調壓控制器 4.1工作電源:AC/DC 110－450V 4.2額定頻率:50Hz 4.3最大功耗:25W 4.4模擬輸入:2路電壓(0,250V) 4.5開關量輸入:10路空接點輸入 4.6開關量輸出:2路(AC250V/380V l6A) 4.7測量精度: 電壓(0.5%) 4.8抗干擾等級:符合IEC61000-4:1995等級?的要求 五、試驗 出廠試驗(例行試驗) 1 繞組電阻測量(GB1094.1) 2 短路阻抗和負載損耗測量(GB1094.1) 3 空載電流和空載損耗測量(GB1094.1) 4 繞組對地絕緣電阻 5 絕緣例行試驗(GB1094.3) 6 電壓比測量 (GB1094.1) 7 絕緣油試驗(GB1094.1) 8 功能試驗 六、標志、包裝、貯存和運輸 1. 標志 每套裝置名牌標有以下內容： 1.1產品的名稱、型號 1.2額定電壓（kV） 1.3額定電流（A） 1.4額定頻率（Hz） 1.5額定容量（kVA） 1.6出廠編號 1.7 制造年月 1.8 制造廠名稱和商標 2.包裝 裝箱資料包括： 2.1產品檢驗證書 2.2 合格證 2.3 產品使用說明書 2.4設備必須的技術資料 3.貯存和運輸 3.1根據商務合同發貨；內附<<產品合格證書>>，<<產品檢驗報告>>，<<產品使用說明書>>； 貨物到達交貨地點后，用方負責卸車、搬運，并妥善保管。 七、安裝

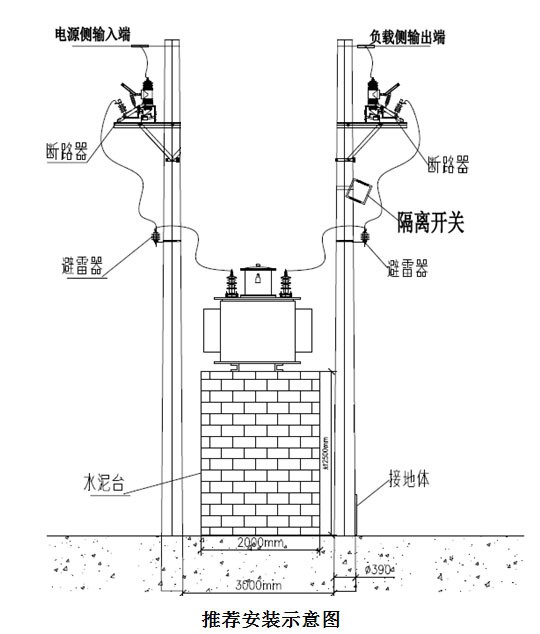

1. 產品安裝由用方負責，供方可派售后服務人員到現場指導。 2. 設備就位后，應用接地線進行多點接地，接地電阻不能大于4歐姆，接地體埋入地下深度等應符合電力規程接地要求。 八、售后服務 1. 供方向用方提供本裝置安裝及運行維護方面的培訓； 2. 英施丹產品保修期一年，期間因產品質量引起的設備損壞，由供方負責免費維修或更換，供方提供產品的長期服務。
